BSS4520-5E-BSS标准系列丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: BSS
- 类型:
- 属性: BSS4520-5E-BSS标准系列丝杠，3. 滚珠丝杠的结构包括哪些部分？,7. 安装硬轨滚珠丝杠需要注意哪些安全问题？,8. 这个丝杠的价格和性价比如何？与市场上其他品牌相比有哪些优缺点？,9. 安装滚珠丝杠需要考虑哪些环境因素？,3. 无锡滚珠丝杠电动推杆的使用场景是什么？,5. 滚珠丝杠的优点是什么？ ,2. 金昌滚珠丝杠厂家主要生产哪些产品？,3. TBI和SBR的滚珠丝杠价格有差异吗？,8. 这些行星滚珠丝杠型号规格的价格是多少？,9. 这种装置的安装和调试是否需要专业技术？-BSS4520-5E-BSS标准系列丝杠-提供BSS4520-5E-BSS标准系列丝杠-参数,BSS4520-5E-BSS标准系列丝杠-参数BSS4520-5E-BSS标准系列丝杠-价格高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点： 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向间隙 -BSS4520-5E-BSS标准系列丝杠--BSS4520-5E-BSS标准系列丝杠-2. 为什么滚珠丝杠和齿条会被用于精密机械设备中？,7. 是否有特定的工具或软件可以帮助进行滚珠丝杠竖直使用负载计算？,4. 该丝杠适用于哪些领域和行业？,8. tb滚珠丝杠的维护保养方法有哪些？ ,2. 这种产品的特点有哪些？,6. 高速滚珠丝杠的生产工艺是什么？,1. 什么是内循环双螺母式滚珠丝杠？,3. 它的工作原理是怎样的？ ,4. 产品是否有质量保证？,8. 它的维护保养需要注意哪些问题？
BSS4520-5E-BSS标准系列丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 45 |
|
| 导程 | 20 |
|
| 螺母体外径 | 75 |
|
| 法兰直径 | 110 |
|
| 安装孔中心距 | PCD | 93 |
| 螺母长度 | L | 146 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 22 |
|
| 丝杠轴螺纹底径 | 39.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 5 |
|
| 滚珠节圆直径 | 46 |
|
| 螺栓孔尺寸 | 11 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 51400 |
| 额定静负载 | C0aN | 146000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 950 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

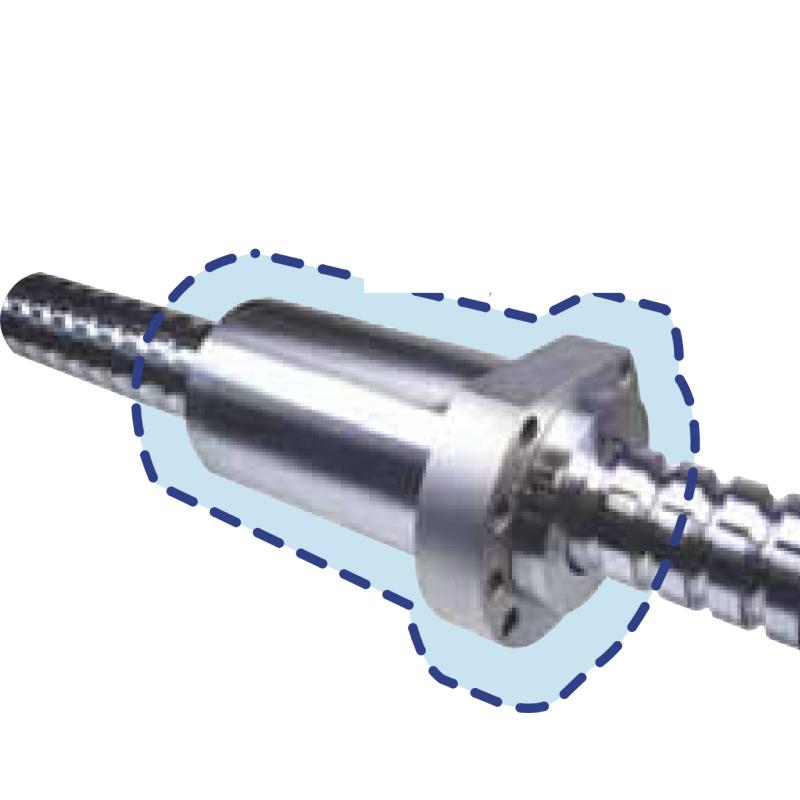

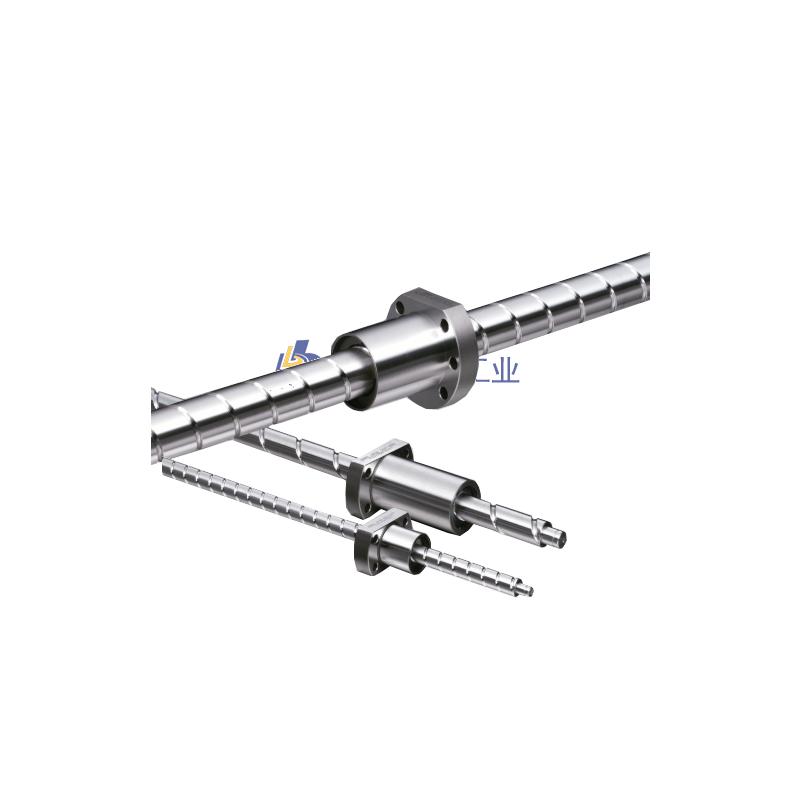

| 实物截图 | ||

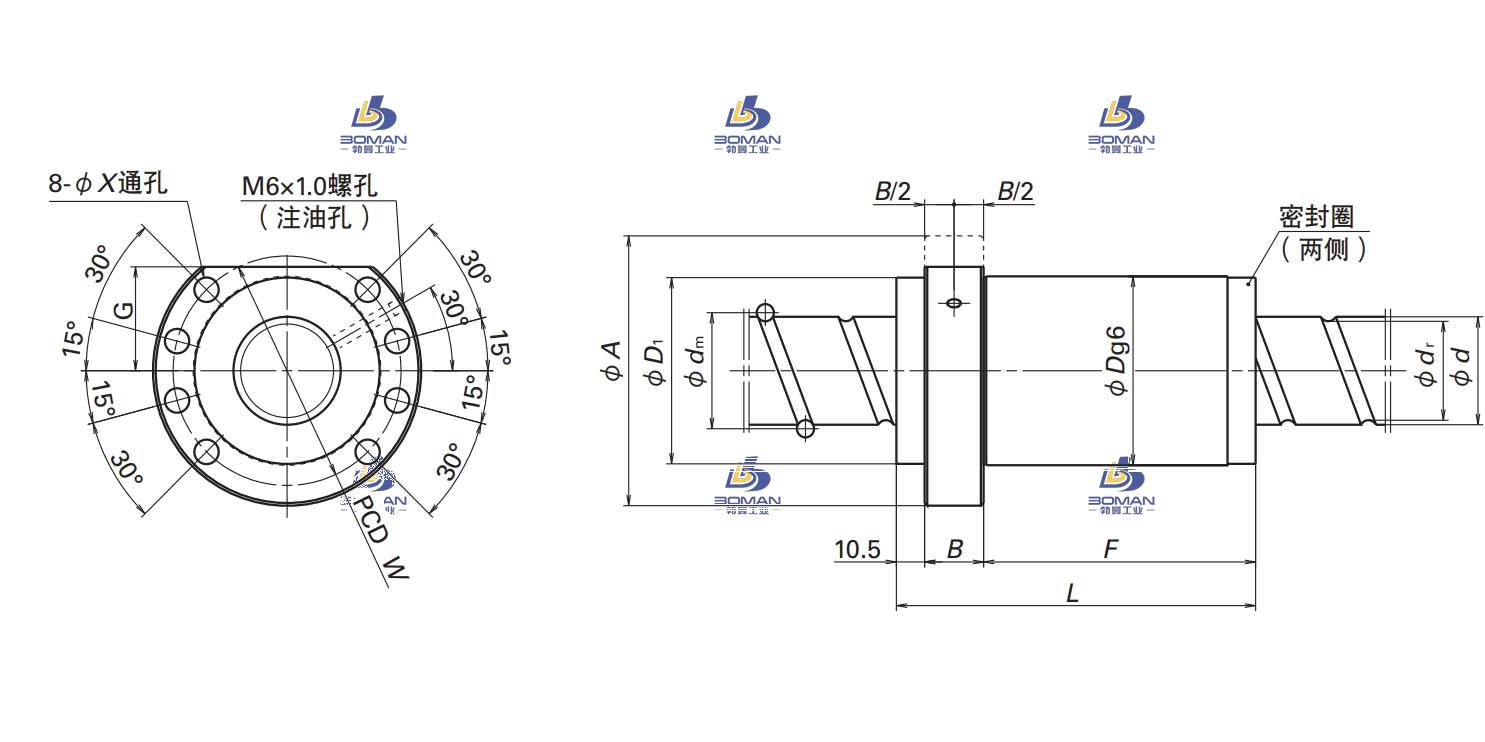

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
BSS4520-5E-BSS标准系列丝杠此型号部分数据来源于NSK W4011-308DX-C3Z20 nsk滚珠丝杠安装视频装配步骤
