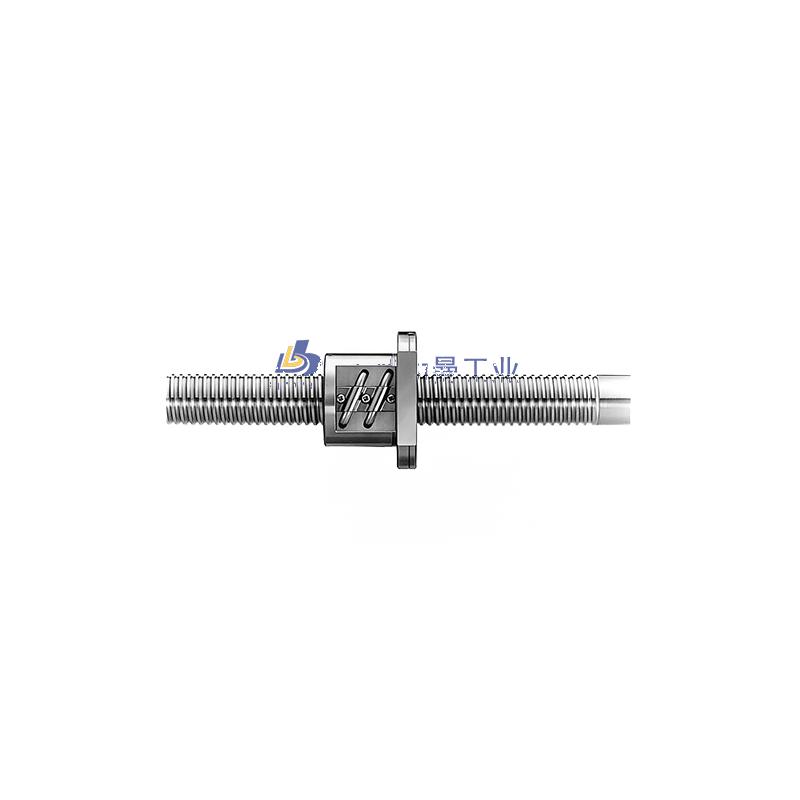

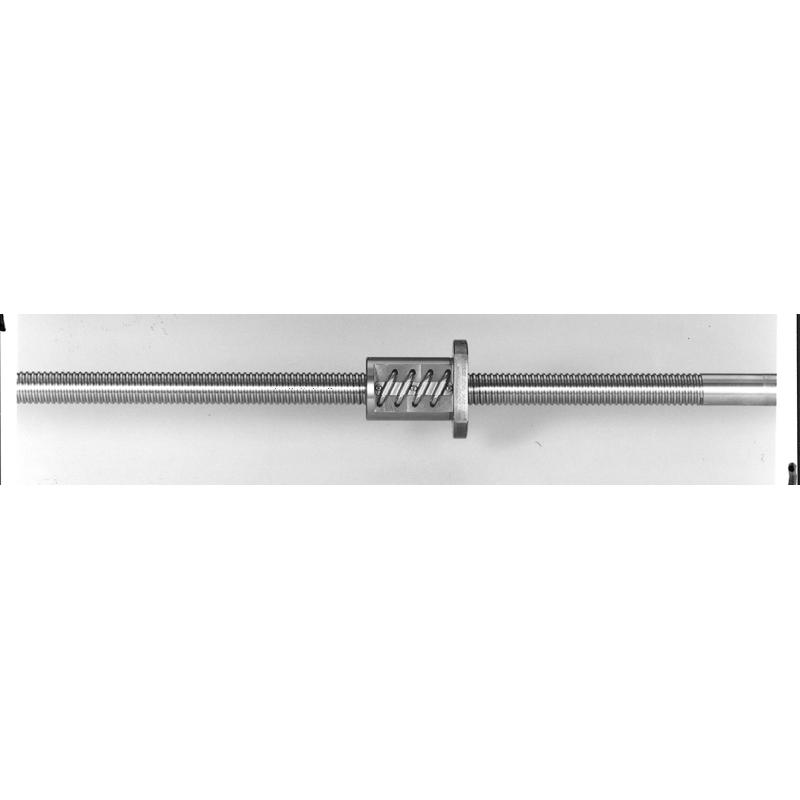

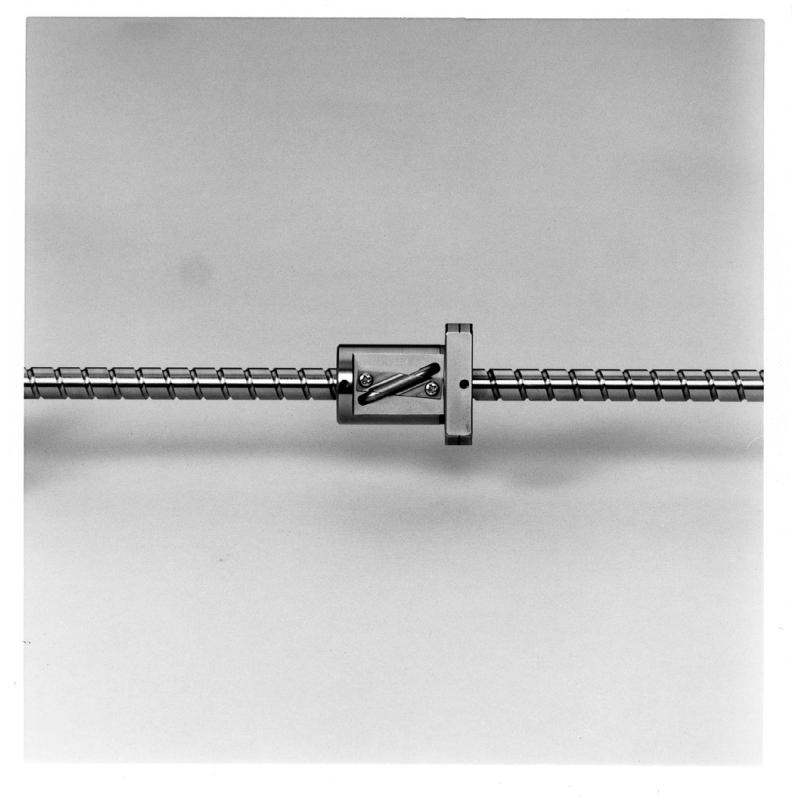

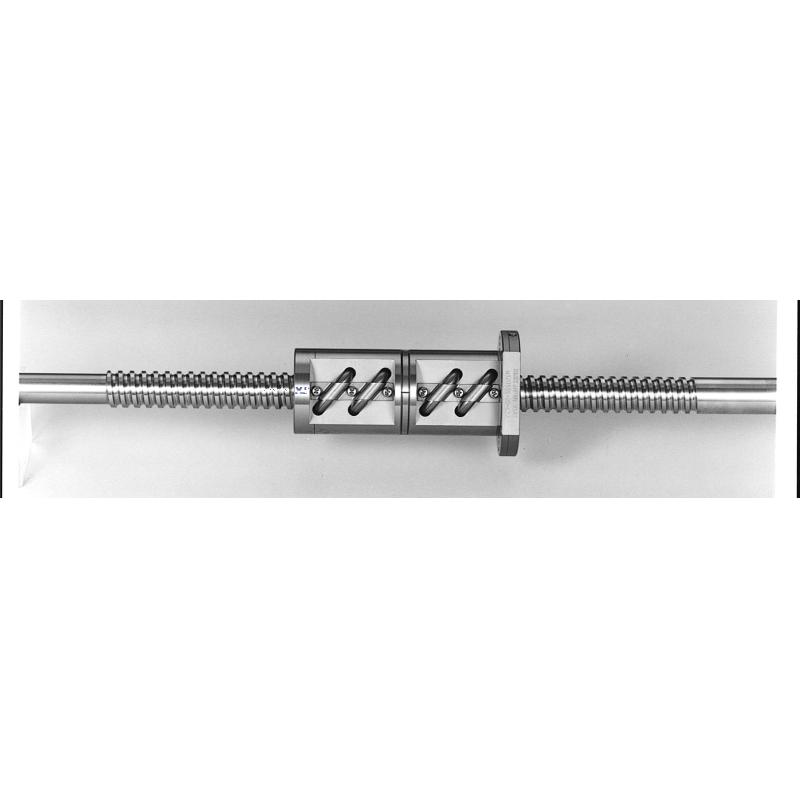

SFT1405-2.5-LPFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: SFT1405-2.5-LPFT滚珠丝杠，7. 滚珠丝杠的运动速度与导程有什么关系？,3. 安徽微型滚珠丝杠等级的生产工艺有哪些？,7. 如何防止滚珠丝杠螺丝松动？,7. 滚珠丝杠螺母副的精度和成本有什么关系？,1. 这家深圳滚珠花键丝杠厂家的联系方式是什么？,8. 滚珠丝杠的精度对机器的影响有多大？,5. 上银r15滚珠丝杠的尺寸规格是怎样的？,3. 为什么选择这种材质作为导轨材料？,9. 这款台历能在哪些场合使用？,9. 导轨滚珠丝杠故障维修后如何检测其是否正常运行？-SFT1405-2.5-LPFT滚珠丝杠-提供SFT1405-2.5-LPFT滚珠丝杠-规格,SFT1405-2.5-LPFT滚珠丝杠-参数SFT1405-2.5-LPFT滚珠丝杠-图纸NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 -SFT1405-2.5-LPFT滚珠丝杠--SFT1405-2.5-LPFT滚珠丝杠-10. 滚珠丝杠螺母机的价格和型号有哪些选择？,1. 什么是滚珠丝杠预拉伸？,2. 齿轮传动精度的测量方法有哪些？,9. 哥德式滚珠丝杠的维护保养方法是什么？,1. 广州轴承滚珠丝杠是什么？,10. 滚珠丝杠随动支撑有哪些优点和缺点？,1. 这个滚珠丝杠螺母模型是什么材料制作的？,2. 有没有该厂家的产品使用案例或成功案例？,7. 这款滚珠丝杠的使用寿命是多久？,1. 什么是滚珠丝杠？
SFT1405-2.5-LPFT滚珠丝杠 产品参数

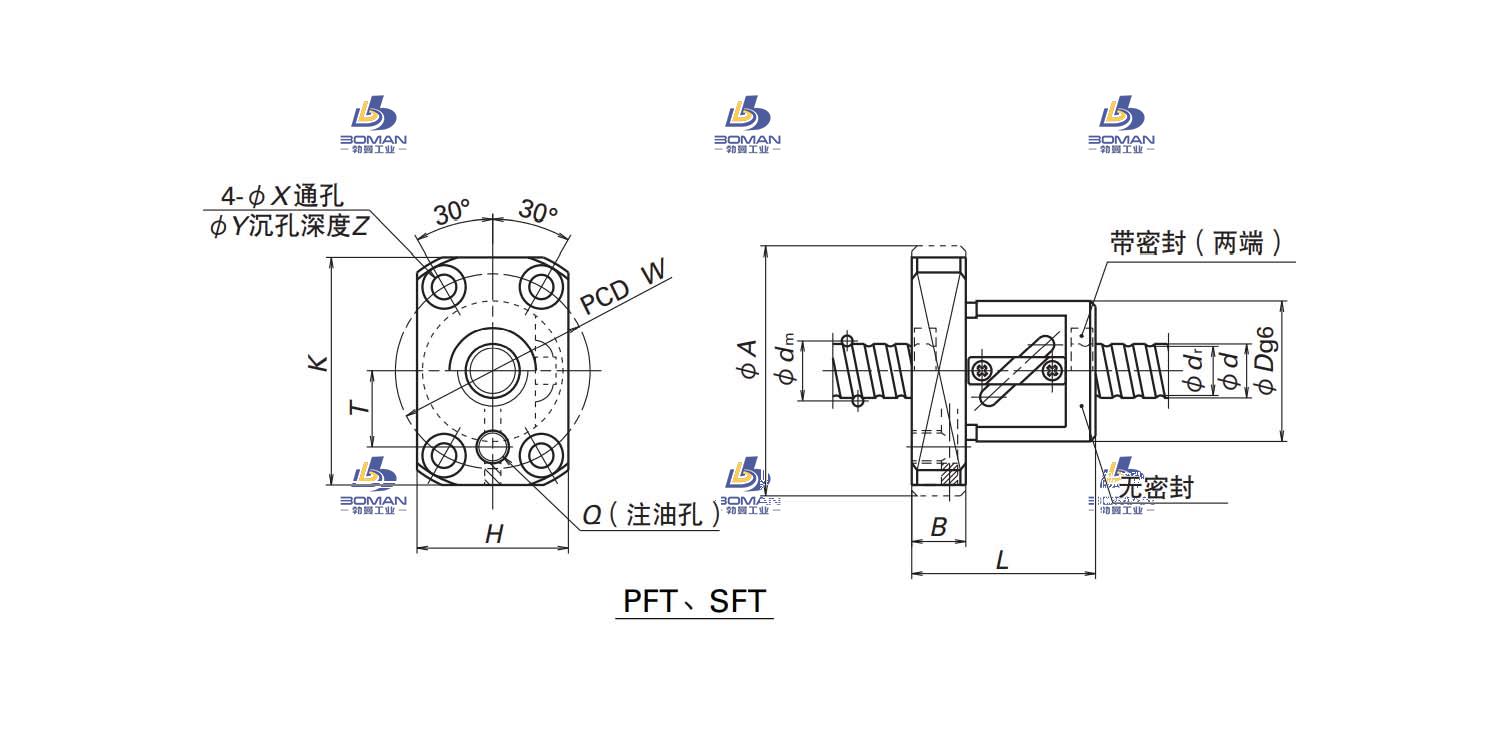

尺寸 单位：mm
| 丝杠轴外径 | 14 |
|
| 导程 | 5 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 57 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 40 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 11 |
|
| 丝杠轴螺纹底径 | 11.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 14.5 |
|
| 螺栓孔尺寸 | 5.5/9.5/5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 6790 |
| 额定静负载 | C0aN | 11700 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 140 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
SFT1405-2.5-LPFT滚珠丝杠此型号部分数据来源于NSK W1203B-8PSS-C5Z5 nsk dd马达代理
