W1502FA-3P-C5Z10-MA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W1502FA-3P-C5Z10-MA标准滚珠丝杠,6. 如何避免滚珠丝杠螺母间隙过大的情况?,2. 大螺距滚珠丝杠的惯性是什么?,6. 滚珠丝杠精度P1和P0有什么区别?,6. 滚珠丝杠加速度与其他参数有何关联?,2. 为什么需要使用沈阳滚珠丝杠螺母座?,7. 如何选择适合的滚珠丝杠材质?,10. 滚珠丝杠机构中滚珠的循环方式是否会因为使用条件不同而出现差异?,10. 是否可以提供批量销售优惠?,10. 滚珠丝杠密封件的维护保养有哪些注意事项?,4. 直径较小的滚珠丝杠一般用于什么场合?-W1502FA-3P-C5Z10-MA标准滚珠丝杠-提供W1502FA-3P-C5Z10-MA标准滚珠丝杠-技术咨询,W1502FA-3P-C5Z10-MA标准滚珠丝杠-选型W1502FA-3P-C5Z10-MA标准滚珠丝杠-库存NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠-W1502FA-3P-C5Z10-MA标准滚珠丝杠--W1502FA-3P-C5Z10-MA标准滚珠丝杠-4. 如何确定滚珠丝杠的型号和规格?,7. 如何确定滚珠的大小和数量?,7. 竖着装的滚珠丝杠是否需要特殊的维护?,1. 什么是韶关轧制滚珠丝杠?,7. 滚珠丝杠转速的优化有哪些方法?,4. 该厂家的产品主要用于哪些行业和领域?,9. 滚珠丝杠的精度等级有哪些?,10. 滚珠丝杠的额定符合与其他传动方式相比有何优势?,5. 梅州机床滚珠丝杠的耐用程度如何?,10. 滚珠丝杠螺距的优化设计可以提高机械设备的什么性能?
W1502FA-3P-C5Z10-MA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 15 |
|
| 导程 | 10 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 57 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 51 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 371 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 12.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 14.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 232 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 5130 |
| 额定静负载 | C0aN | 6420 |
| 重量 | Kg | 0.74 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.023 |
| 导程精度变动 | vu | 0.018 |
| 轴心跳动 | 0.035 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

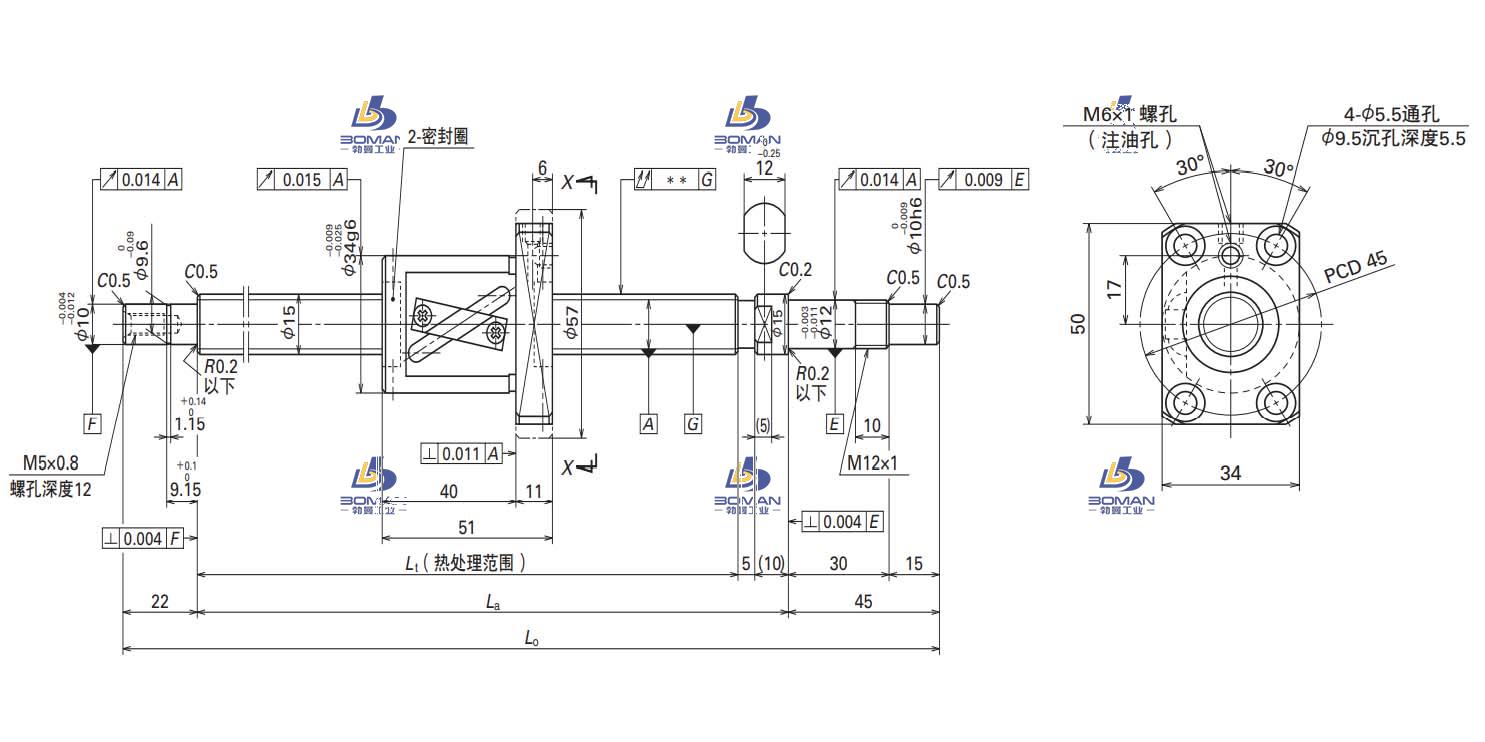

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W1502FA-3P-C5Z10-MA标准滚珠丝杠此型号部分数据来源于UMBRA S1S32-2,5M5 umbra是什么丝杆丝母
