W2804SS-1P-C5Z5-NSK标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MS,FS,SS
- 类型:
- 属性: W2804SS-1P-C5Z5-NSK标准滚珠丝杠,1. 阜康滚珠丝杠是什么?,3. THK滚珠丝杠有哪些优点和特点?,9. 端盖式滚珠丝杠的维护保养方法是什么?,2. 行程与导程有什么区别?,1. 什么是滚珠丝杠调整垫圈?,5. 宁波加工滚珠丝杠的生产工艺是怎样的?,8. 这款升降机的维护保养方法有哪些?,8. 滚珠丝杠和直线导轨的高度是否会影响机器人的精度和速度?,3. 宁夏滚珠丝杠升降机的工作原理是什么?,9. 与其他品牌的滚珠丝杠相比,启尖滚珠丝杠有哪些优点?-W2804SS-1P-C5Z5-NSK标准滚珠丝杠-提供W2804SS-1P-C5Z5-NSK标准滚珠丝杠-库存,W2804SS-1P-C5Z5-NSK标准滚珠丝杠-选型W2804SS-1P-C5Z5-NSK标准滚珠丝杠-参数NSK MS,FS,SS系列滚珠丝杠 轴端未加工品 MS型,FS型,SS型 根据型号分类为MS,FS,SS型。 NSK的滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大-W2804SS-1P-C5Z5-NSK标准滚珠丝杠--W2804SS-1P-C5Z5-NSK标准滚珠丝杠-9. 衢州高精度kss滚珠丝杠和其他品牌的滚珠丝杠有何不同?,4. 如何避免丝杠滚珠掉落?,5. 拆开滚珠丝杠后可以看到什么? ,7. 滚珠丝杠导程与滚珠丝杠直径有何联系?,10. 滚珠丝杠副的主要构成元件的设计需要考虑哪些因素?,10. SFS系列滚珠丝杠的销售区域有哪些?,9. 滚珠丝杠在90度传动时是否会产生额外的噪音或振动?,8. 该厂家是否有代理商或经销商?,4. 这个研磨滚珠丝杠是用来做什么的?,3. 如何计算滚珠丝杠的工作载荷?
W2804SS-1P-C5Z5-NSK标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 28 |
|
| 导程 | 5 |
|
| 螺母体外径 | 55 |
|
| 法兰直径 | 85 |
|
| 安装孔中心距 | PCD | 69 |
| 螺母长度 | L | 56 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 600 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 25.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×2 |
|
| 滚珠节圆直径 | 28.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 344 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 11000 |
| 额定静负载 | C0aN | 24400 |
| 重量 | Kg | 3.7 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.02 |
| 轴心跳动 | 0.05 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

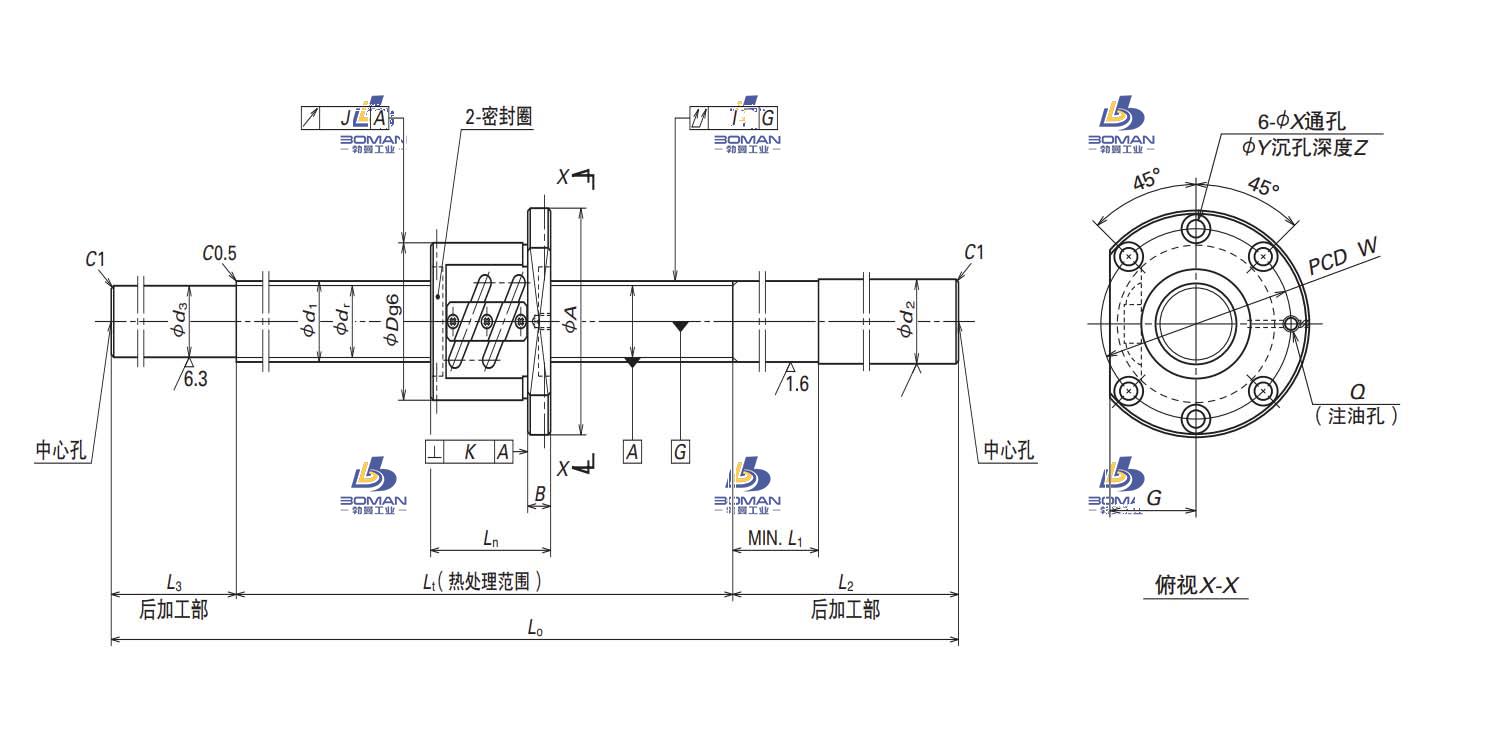

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W2804SS-1P-C5Z5-NSK标准滚珠丝杠此型号部分数据来源于3. pmi台湾滚珠丝杠的材质有哪些种类?各自有什么特点?
