W1003FA-3P-C3Z4-MA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 10 |
|
| 导程 | 4 |
|
| 螺母体外径 | 26 |
|
| 法兰直径 | 46 |
|
| 安装孔中心距 | PCD | 36 |
| 螺母长度 | L | 34 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 430 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 8.2 |
|
| 钢球直径 | 2 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 10.3 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 319 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 2020 |
| 额定静负载 | C0aN | 2210 |
| 重量 | Kg | 0.39 |
| 轴向间隙 | 0 |
|
| 精度等级 | C3 |
|
| 导程精度代表运行距离误差 | ep | 0.013 |
| 导程精度变动 | vu | 0.01 |
| 轴心跳动 | 0.05 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

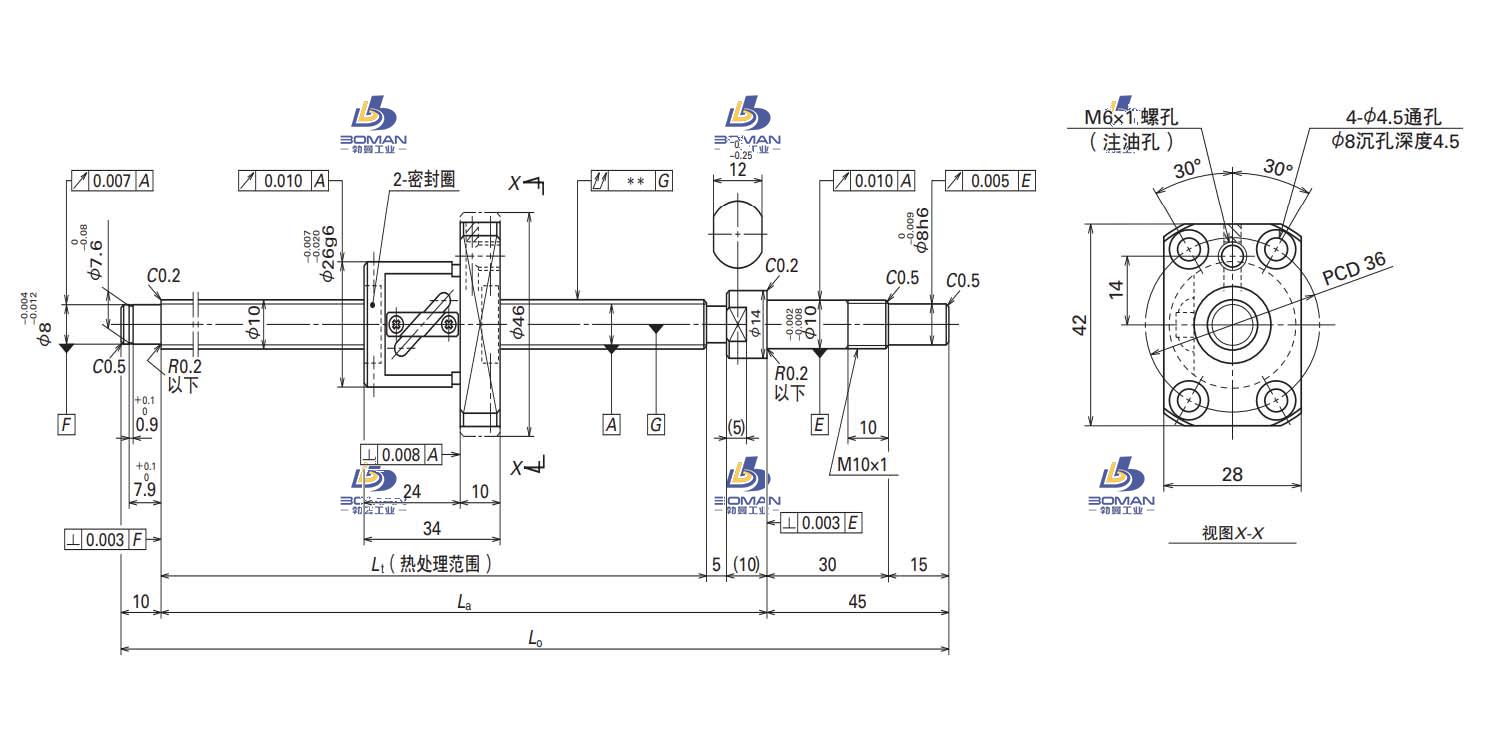

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
