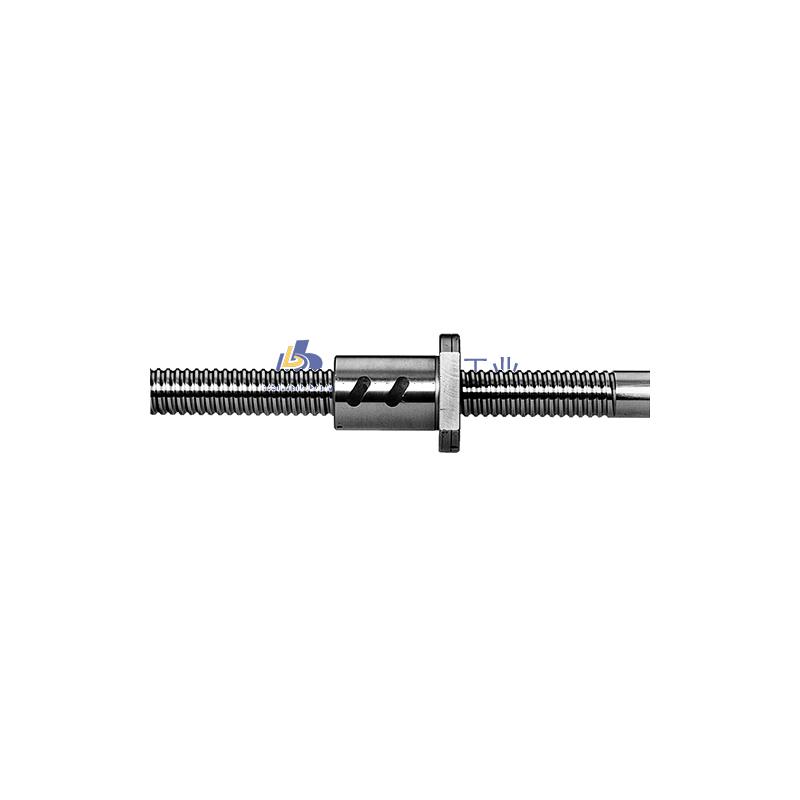

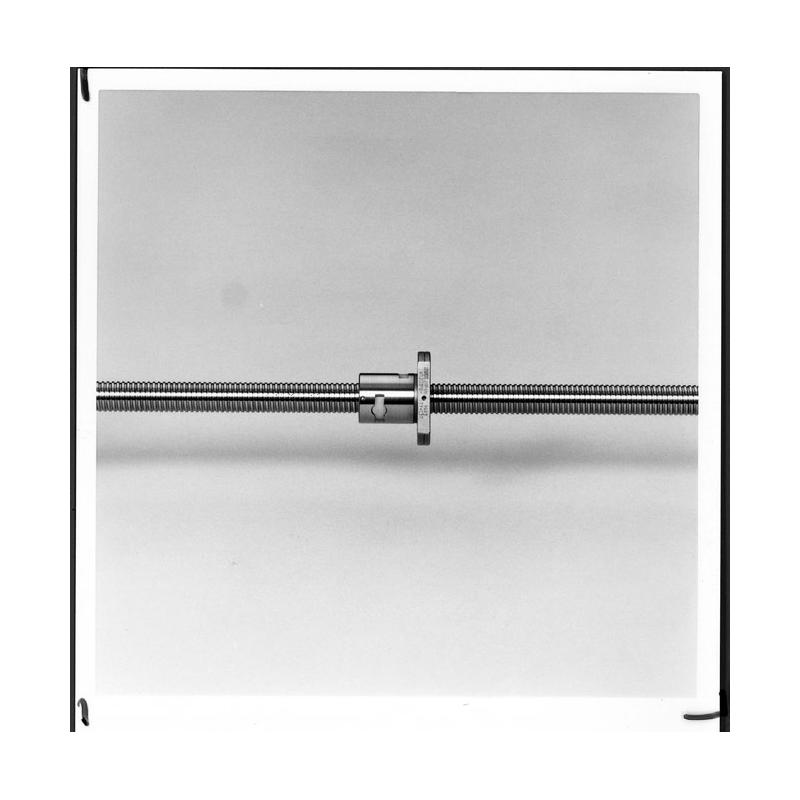

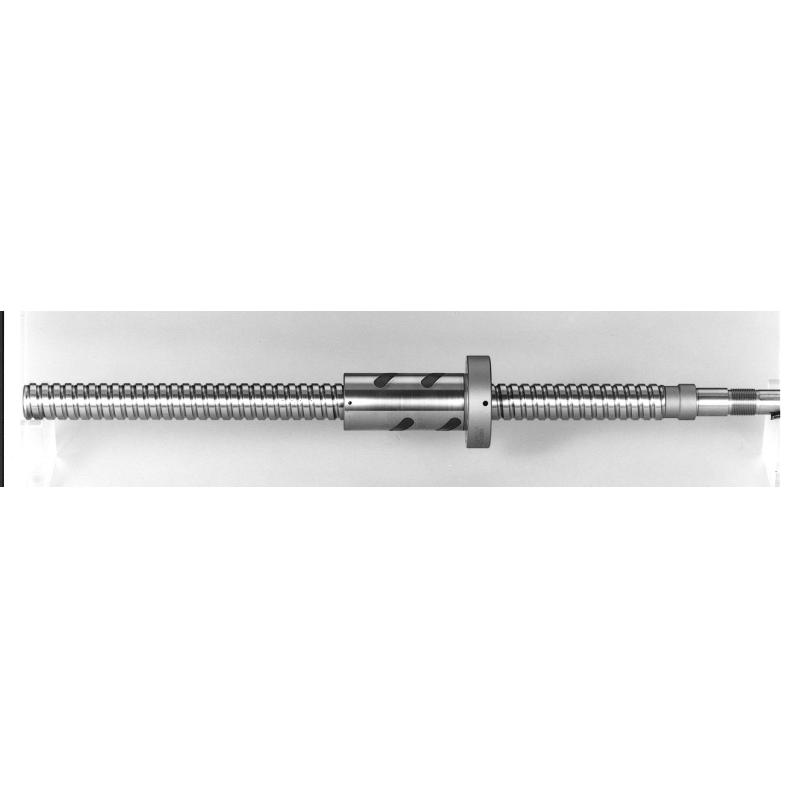

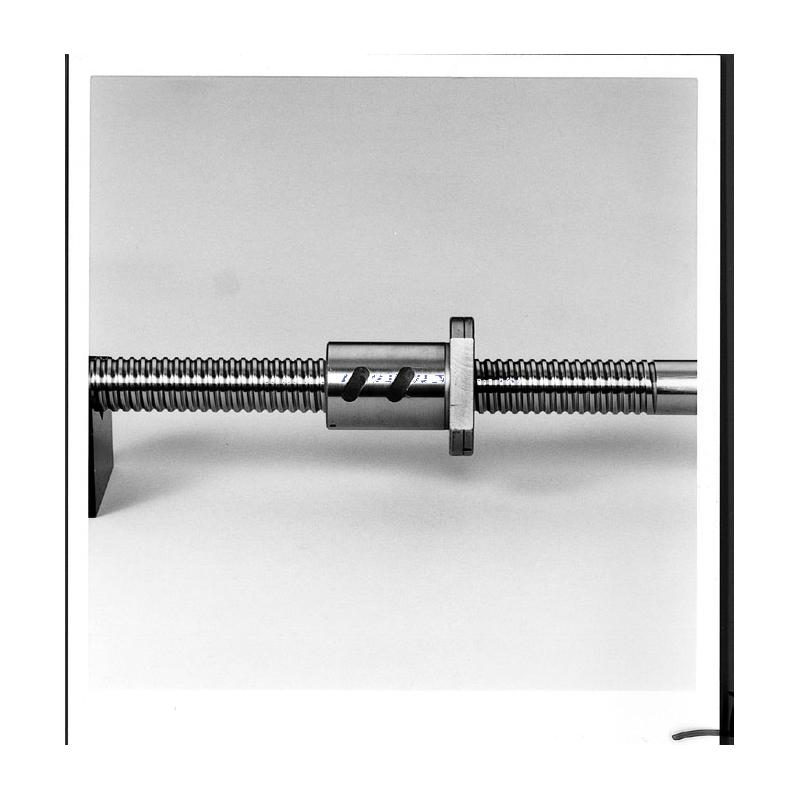

MPFD0800.5-3-NSK SFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: MPFD0800.5-3-NSK SFD滚珠丝杠，2. 滚珠丝杠的负载能否超过其额定负载？,3. 钢珠的大小对于滚珠丝杠的性能有什么影响？,10. 自贡滚珠丝杠厂家的产品价格是否有竞争力？,3. 丹东滚珠丝杠的材质是什么？,5. 该机构的转速与其他同类机构相比如何？,2. 什么原因会导致滚珠丝杠出现故障？,2. 为什么滚珠丝杠副结构部件不包括在内容中？,6. 什么是支承座？ ,4. 滚珠丝杠与其他传动方式相比有何优势？,7. 滚珠丝杠的额定转速是什么？-MPFD0800.5-3-NSK SFD滚珠丝杠-提供MPFD0800.5-3-NSK SFD滚珠丝杠-图纸,MPFD0800.5-3-NSK SFD滚珠丝杠-价格MPFD0800.5-3-NSK SFD滚珠丝杠-价格NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要-MPFD0800.5-3-NSK SFD滚珠丝杠--MPFD0800.5-3-NSK SFD滚珠丝杠-4. 启动滚珠丝杠需要哪些工具或设备？,1. 什么是滚珠丝杠预紧力？,3. 润滑油的成分和特点是什么？,3. 额定动载和静载在滚珠丝杠的使用中有什么作用？,6. 滚珠丝杠的寿命有多长？,4. 滚珠丝杠形大全中是否包含了用于高速运动的形状？,6. 如何进行维护和保养？,3. P4和C5的精度级别有什么不同？,3. 这个10mm滚珠丝杠适用于哪些机械设备中？,3. 这个固定座的尺寸是多大？
MPFD0800.5-3-NSK SFD滚珠丝杠 产品参数

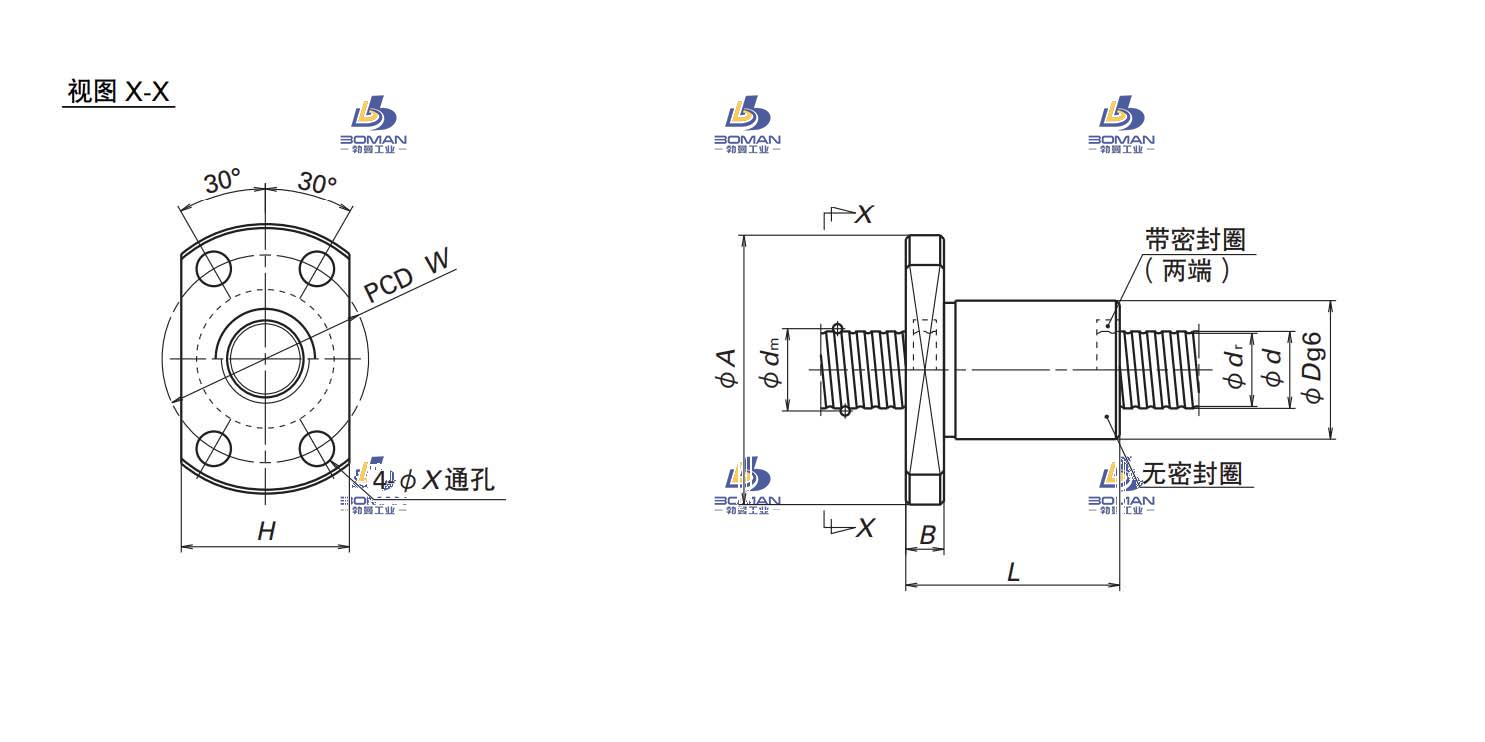

尺寸 单位：mm
| 丝杠轴外径 | 8 |
|
| 导程 | 0.5 |
|
| 螺母体外径 | 14 |
|
| 法兰直径 | 27 |
|
| 安装孔中心距 | PCD | 21 |
| 螺母长度 | L | 13 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 3 |
|
| 丝杠轴螺纹底径 | 7.6 |
|
| 钢球直径 | 0.4 |
|
| 有效圈数 | 1×3 |
|
| 滚珠节圆直径 | 8.1 |
|
| 螺栓孔尺寸 | 3.4 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 230 |
| 额定静负载 | C0aN | 595 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 85 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
MPFD0800.5-3-NSK SFD滚珠丝杠此型号部分数据来源于PMI FDWC3610-3 pmi滚珠丝杠间隙调整图
