W1406FS-1-C3T5-NSK FS滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MS,FS,SS
- 类型:
- 属性: W1406FS-1-C3T5-NSK FS滚珠丝杠,5. 是否有其他相似的故障案例?,4. 维修上海直线导轨滚珠丝杠的难度有多大?,5. 调试数控滚珠丝杠的时间需要多长?,6. 滚珠丝杠行业的价格体系如何,是否存在价格战?,8. 该滚珠丝杠的价格如何?,9. 这个手册对于滚珠丝杠的性能和特点有何深入探讨? ,1. 滚珠丝杠双螺母是什么?,10. 该公司是否提供海外发货服务?,1. 新疆滚珠丝杠公司的历史有多长?,1. 这份十大滚珠丝杠品牌排行榜最新是哪个机构发布的?-W1406FS-1-C3T5-NSK FS滚珠丝杠-提供W1406FS-1-C3T5-NSK FS滚珠丝杠-库存,W1406FS-1-C3T5-NSK FS滚珠丝杠-规格W1406FS-1-C3T5-NSK FS滚珠丝杠-图纸NSK MS,FS,SS系列滚珠丝杠 轴端未加工品 MS型,FS型,SS型 根据型号分类为MS,FS,SS型。 NSK的滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大-W1406FS-1-C3T5-NSK FS滚珠丝杠--W1406FS-1-C3T5-NSK FS滚珠丝杠-3. 邛崃滚珠丝杠有哪些特点?,9. 这种滚珠丝杠的最长使用寿命是多久?,5. 滚珠丝杠滚道中径测量的误差来源有哪些?,7. 这种滚珠丝杠的价格如何?,5. 在何种情况下,增加滚珠丝杠行程可以提高其精度?,4. 与普通滚珠丝杠模组相比,防尘滚珠丝杠模组有什么优势?,5. 支撑装置的材料有哪些选择?,9.不同材质的滚珠丝杠对控制行程精度有何影响?,6. 滚珠丝杠的工作载荷与其精度有关系吗?,5. 中托板丝杠能否直接替换成滚珠丝?
W1406FS-1-C3T5-NSK FS滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 14 |
|
| 导程 | 5 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 57 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 40 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 740 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 11.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×2 |
|
| 滚珠节圆直径 | 14.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 560 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 6790 |
| 额定静负载 | C0aN | 11700 |
| 重量 | Kg | 1 |
| 轴向间隙 | 0.005 |
|
| 精度等级 | C3 |
|
| 导程精度代表运行距离误差 | ep | 0.016 |
| 导程精度变动 | vu | 0.012 |
| 轴心跳动 | 0.055 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

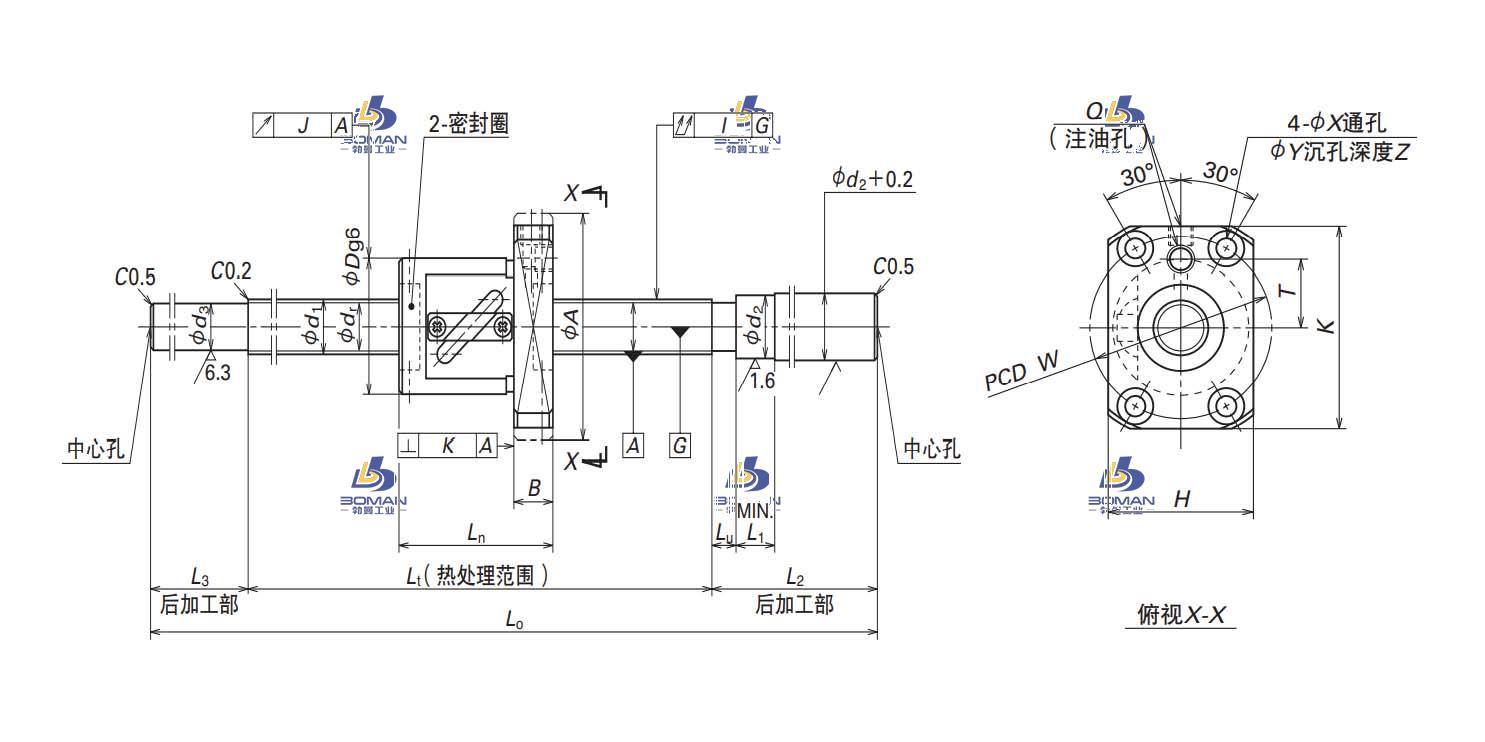

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W1406FS-1-C3T5-NSK FS滚珠丝杠此型号部分数据来源于NSK W3202C-10L-C5T6 NSK电马达
