SFD3205-3-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: SFD3205-3-NSK DFD滚珠丝杠，8. 滚珠丝杠的制造材料是什么？,9. 滚珠丝杠轴承的配置方式如何影响机器的寿命？,1. 高速激光切割机用滚珠丝杠的优势是什么？,1. 滁州高精度滚珠丝杠是什么？,8. 该传动机构的维护和保养方法是什么？,8. 精密滚珠丝杠的优势是什么？,2. 为什么需要拆卸滚珠丝杠螺母？,2. 端盖式滚珠丝杠的端盖制作需要哪些工艺流程？,7. 修正后的额定动载荷是否会影响滚珠丝杠的寿命？,2. 滚珠丝杠是用于什么领域的？-SFD3205-3-NSK DFD滚珠丝杠-提供SFD3205-3-NSK DFD滚珠丝杠-技术咨询,SFD3205-3-NSK DFD滚珠丝杠-库存SFD3205-3-NSK DFD滚珠丝杠-库存NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请咨-SFD3205-3-NSK DFD滚珠丝杠--SFD3205-3-NSK DFD滚珠丝杠-6. 这款滚珠丝杠的生产厂家是谁？,10. 如何预防滚珠丝杠反向器出现故障？,4. 画出滚珠丝杠标准图纸需要什么工具？,10. 滚珠丝杠和螺母的使用寿命有多长？,5. 滚珠丝杠与传统的螺旋丝杠有何不同？ ,2. 双螺母滚珠丝杠回差的产生原因是什么？,9. 你们的河源滚珠丝杠产品的交货期是多久？,9. 这些行星滚珠丝杠型号的价格区间是多少？,9. 滚珠丝杠的自锁性能会随着使用时间的增加而降低吗？,1. 茂名双滚珠丝杠厂家的产品有哪些种类？
SFD3205-3-NSK DFD滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 5 |
|
| 螺母体外径 | 48 |
|
| 法兰直径 | 75 |
|
| 安装孔中心距 | PCD | 61 |
| 螺母长度 | L | 47 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 12 |
|
| 丝杠轴螺纹底径 | 29.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1×3 |
|
| 滚珠节圆直径 | 32.75 |
|
| 螺栓孔尺寸 | 6.6/11/6.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 11100 |
| 额定静负载 | C0aN | 30500 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 304 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

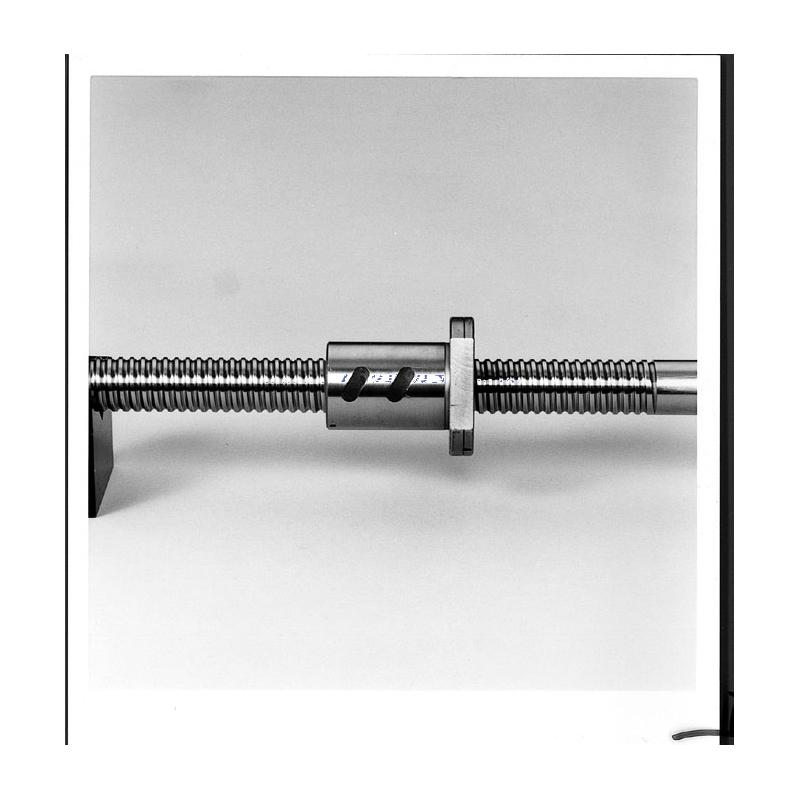

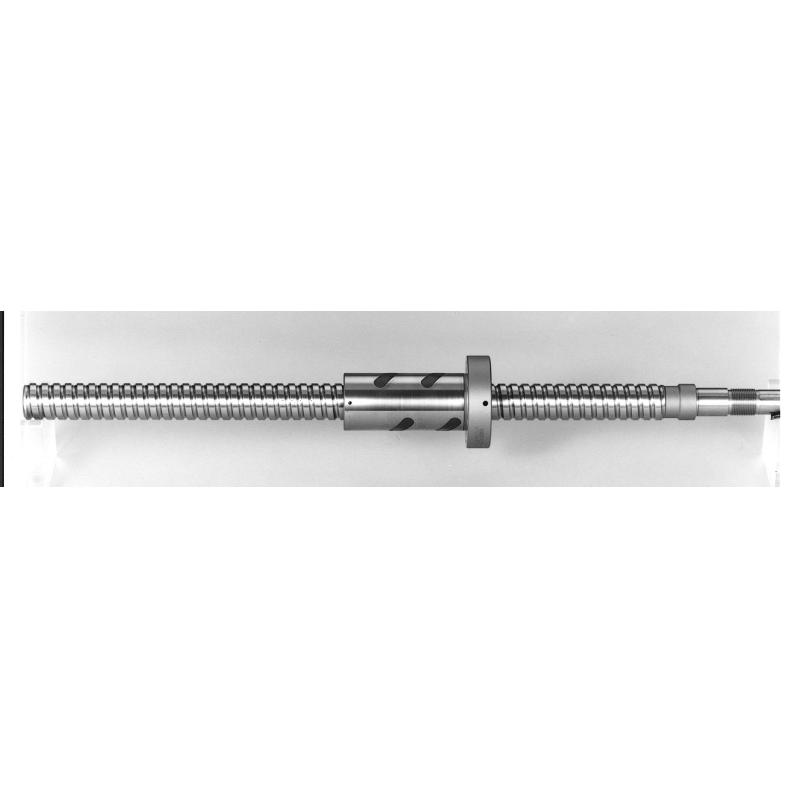

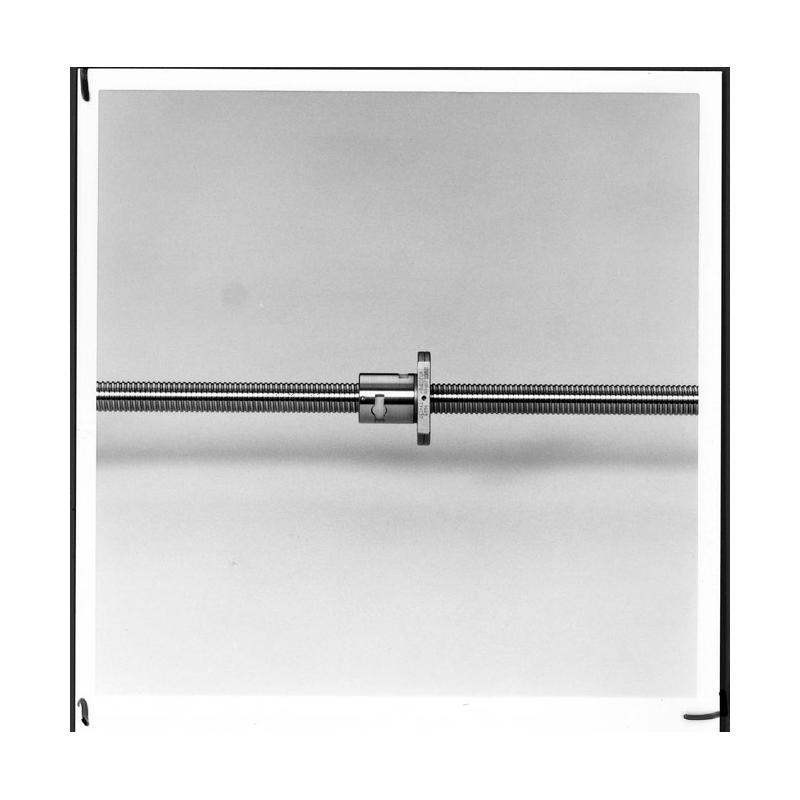

| 实物截图 | ||

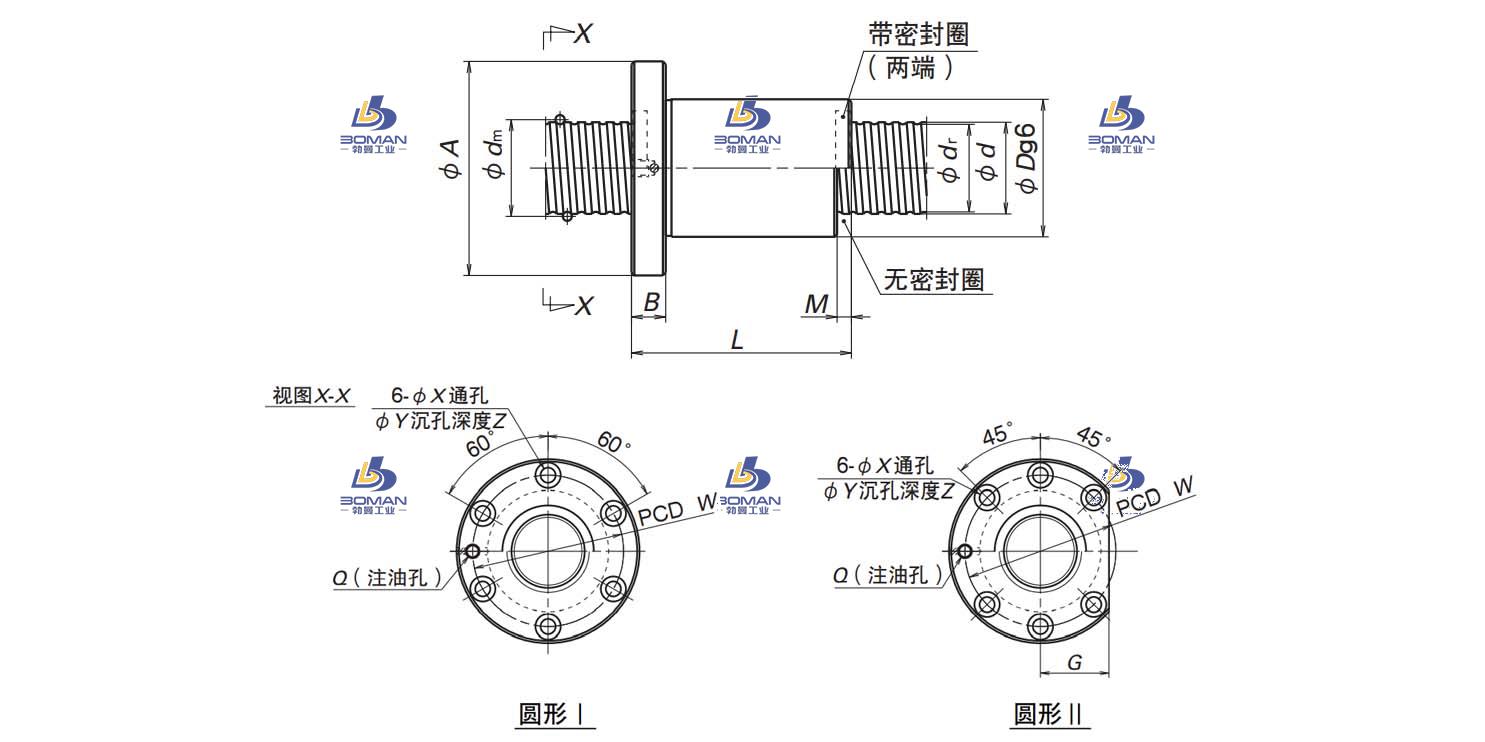

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
SFD3205-3-NSK DFD滚珠丝杠此型号部分数据来源于TSUBAKI STS2010-624C5-A tsubaki丝杠
