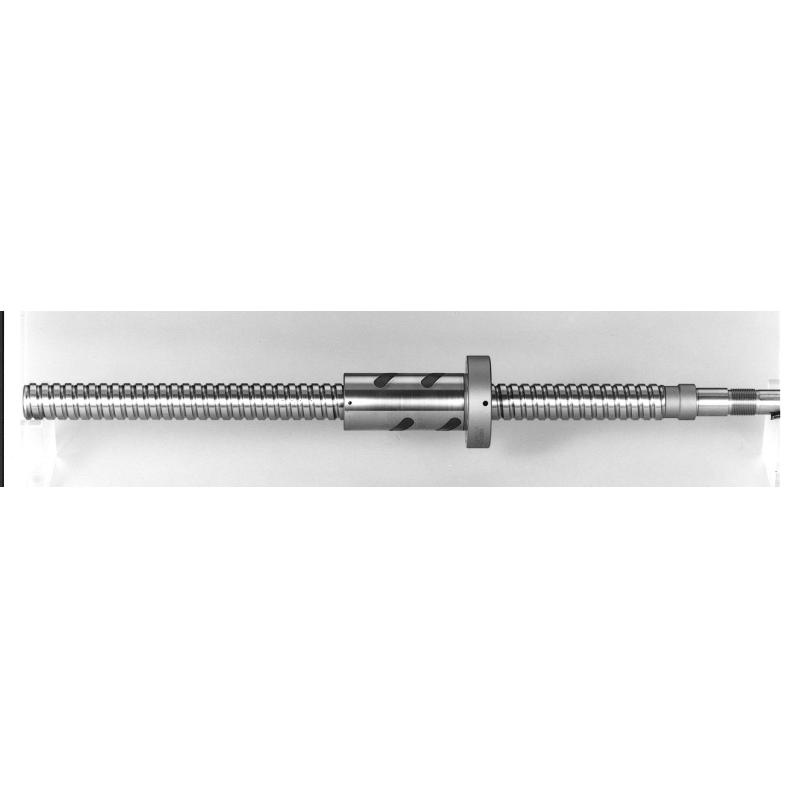

DFD10012-6-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: DFD10012-6-NSK DFD滚珠丝杠,7. 装弹珠需要注意哪些细节?,7. 如何确定滚珠丝杠的极限扭矩?,10. TBI滚珠丝杠制造商有哪些未来发展计划或目标?,4. 该厂家的微型滚珠丝杠价格如何?是否有优惠政策?,10. 滚珠丝杠的安装需要遵循哪些安全规定?,滚珠丝杠和丝杠的维护保养有什么不同?,3. 为什么滚珠丝杠机构不能自锁?,3. 该滚珠丝杠的最大承载能力是多少?,7. 滚珠丝杠系列的选型和安装要注意哪些事项?,2. 为什么需要拆下滚珠丝杠? -DFD10012-6-NSK DFD滚珠丝杠-提供DFD10012-6-NSK DFD滚珠丝杠-图纸,DFD10012-6-NSK DFD滚珠丝杠-参数DFD10012-6-NSK DFD滚珠丝杠-技术咨询NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1.特点 能够将螺母外径最小化,适合小导程循环方式。 2.规格 (1)循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 (2)精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度-DFD10012-6-NSK DFD滚珠丝杠--DFD10012-6-NSK DFD滚珠丝杠-7. 滚珠丝杠的制造材料有哪些?,10. SRU的维护保养方法是什么?,8. THK滚珠丝杠型号6的维护保养方法有哪些?,1. 什么是太原滚珠丝杠?,4. 滚珠丝杠的精度对受力有何要求?,10. 这种滑轨的价格是多少?,3. 镶套的作用是什么?,1. 国家标注的滚珠丝杠是哪些型号?,4. 这个家用小型滚珠丝杠的使用寿命有多长?,10. 您们的维修滚珠丝杠是否需要发送到工厂进行维修?

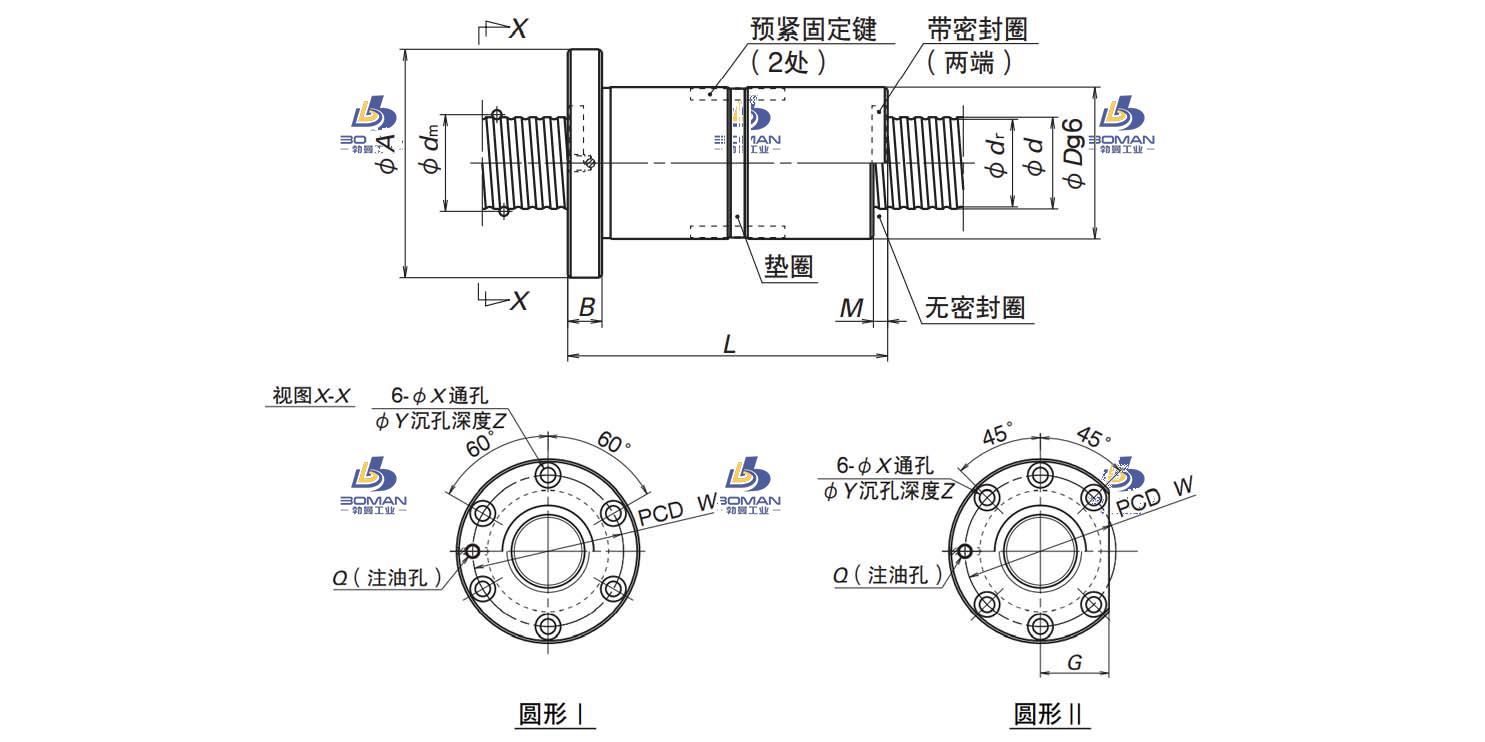

DFD10012-6-NSK DFD滚珠丝杠 产品参数
尺寸 单位:mm
丝杠轴外径 | 100 |
|
导程 | 12 |
|
丝杠轴底径 | 94 |
|
滚珠节圆直径 | 102.25 |
|
钢球直径 | 7.938 |
|
精度等级 | C1-C7 |
|
螺母直径 | 130 |
|
法兰直径 | 188 |
|
螺母长度 | 254 |
|
螺母安装 | PCD | 158 |
额定动负载 | CaN | 117000 |
额定静负载 | C0aN | 490000 |
有效圈数 | 1×6 |
|
法兰盘宽度 | 28 |
|
法兰安装孔通孔直径 | 18 |
|
法兰安装孔沉孔直径 | 26 |
|
法兰安装孔沉孔深度 | 17.5 |
|
轴向刚度 | KNm | 3320 |
