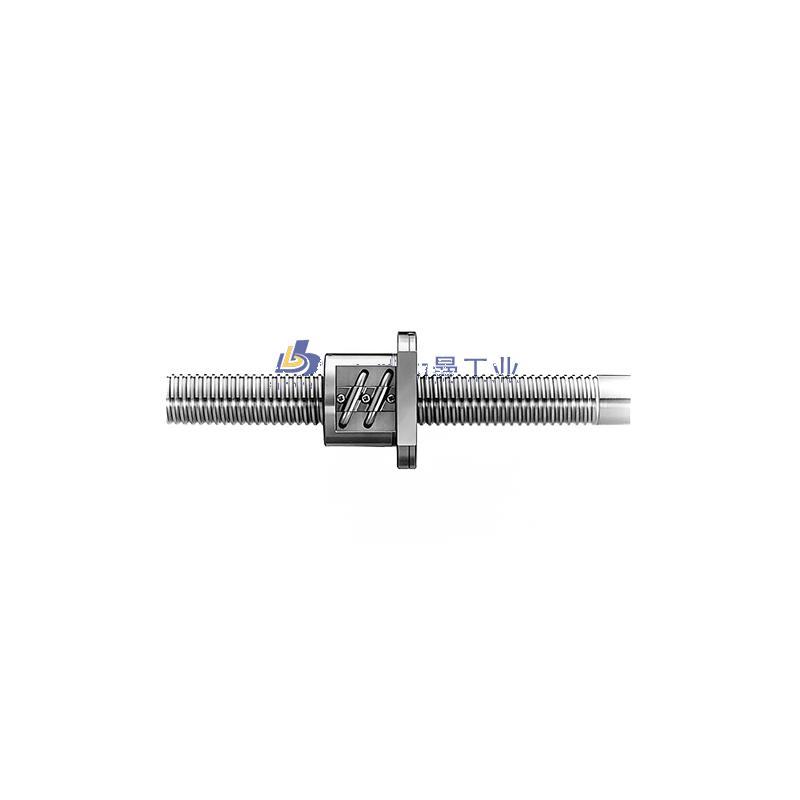

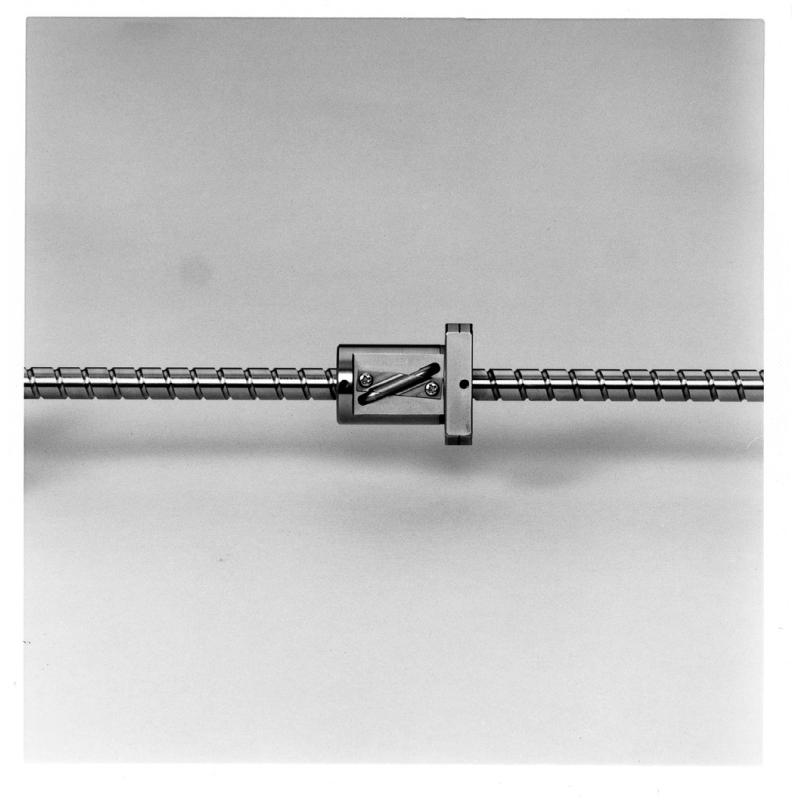

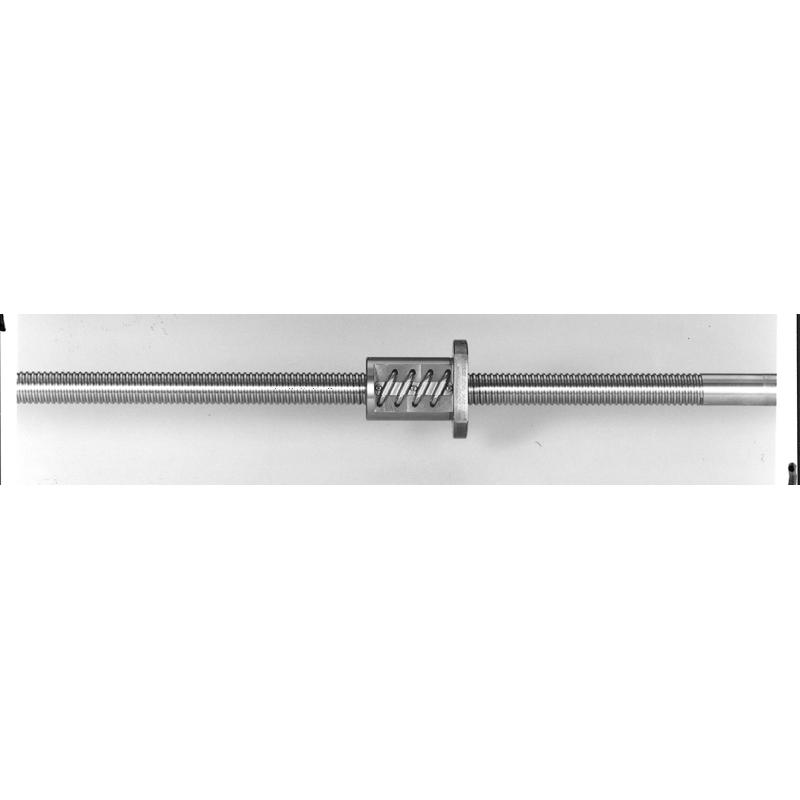

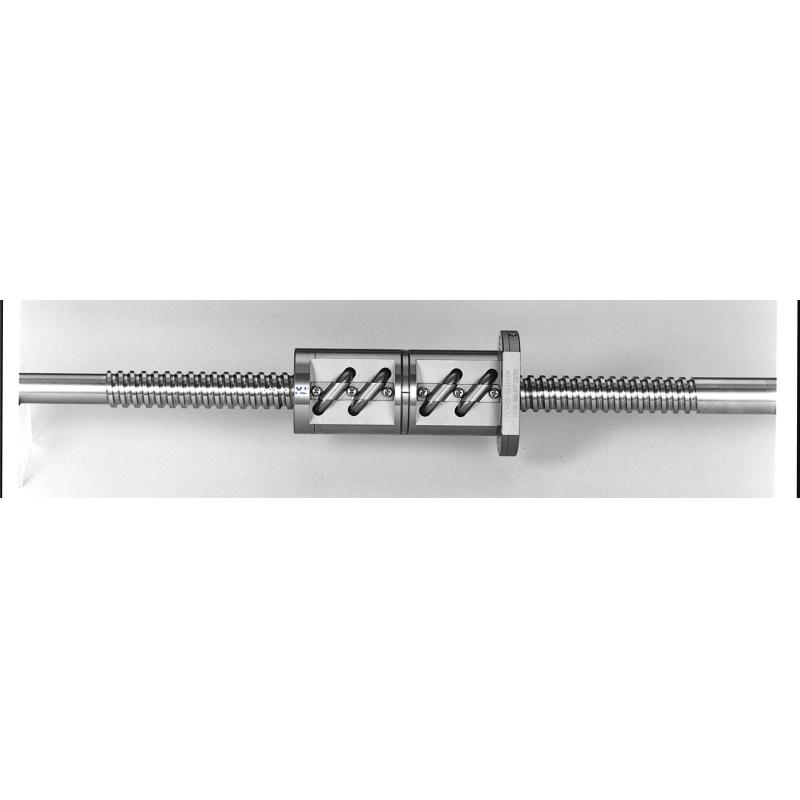

SFT12520-7.5-LSFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: SFT12520-7.5-LSFT滚珠丝杠,7. 如何在UG中确定滚珠丝杠的材料? ,7. 国内微型滚珠丝杠副的生产流程是什么?有哪些关键工艺?,6. 该滑台的精度达到了多少级别?,2. 滚珠丝杠副的工作原理是什么?,4. 滚珠丝杠螺母的装配步骤是什么?,9. 阳江滚珠丝杠的价格区间是多少?,2. 滚珠丝杠的工作原理是什么?,1. 什么是滚珠丝杠接油盒?,5. 有哪些不同规格和型号的衢州nsk滚珠丝杠?,4. 这种材料的制作工艺是怎样的? -SFT12520-7.5-LSFT滚珠丝杠-提供SFT12520-7.5-LSFT滚珠丝杠-技术咨询,SFT12520-7.5-LSFT滚珠丝杠-规格SFT12520-7.5-LSFT滚珠丝杠-图纸NSK 管循环式滚珠丝杠 1.特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 (2) 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 (3) 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK-SFT12520-7.5-LSFT滚珠丝杠--SFT12520-7.5-LSFT滚珠丝杠-5. 滚珠丝杠内循环的实现方式有哪些?,6. 调隙的方法有哪些?,3. 这款滚珠丝杠的公称直径是多少?,4. 他们的生产工艺有哪些特点?,5. 如何画出滚珠丝杠纸的基本图形?,7. 如何维护滚珠丝杠直线导轨?,10. 五指山滚珠丝杠的质量保证政策是什么?,7. 如何检查滚珠丝杠的安装是否正确?,7. tbl滚珠丝杠规格的耐用性如何?,3. 加工维修滚珠丝杠需要哪些工具和设备?
SFT12520-7.5-LSFT滚珠丝杠 产品参数

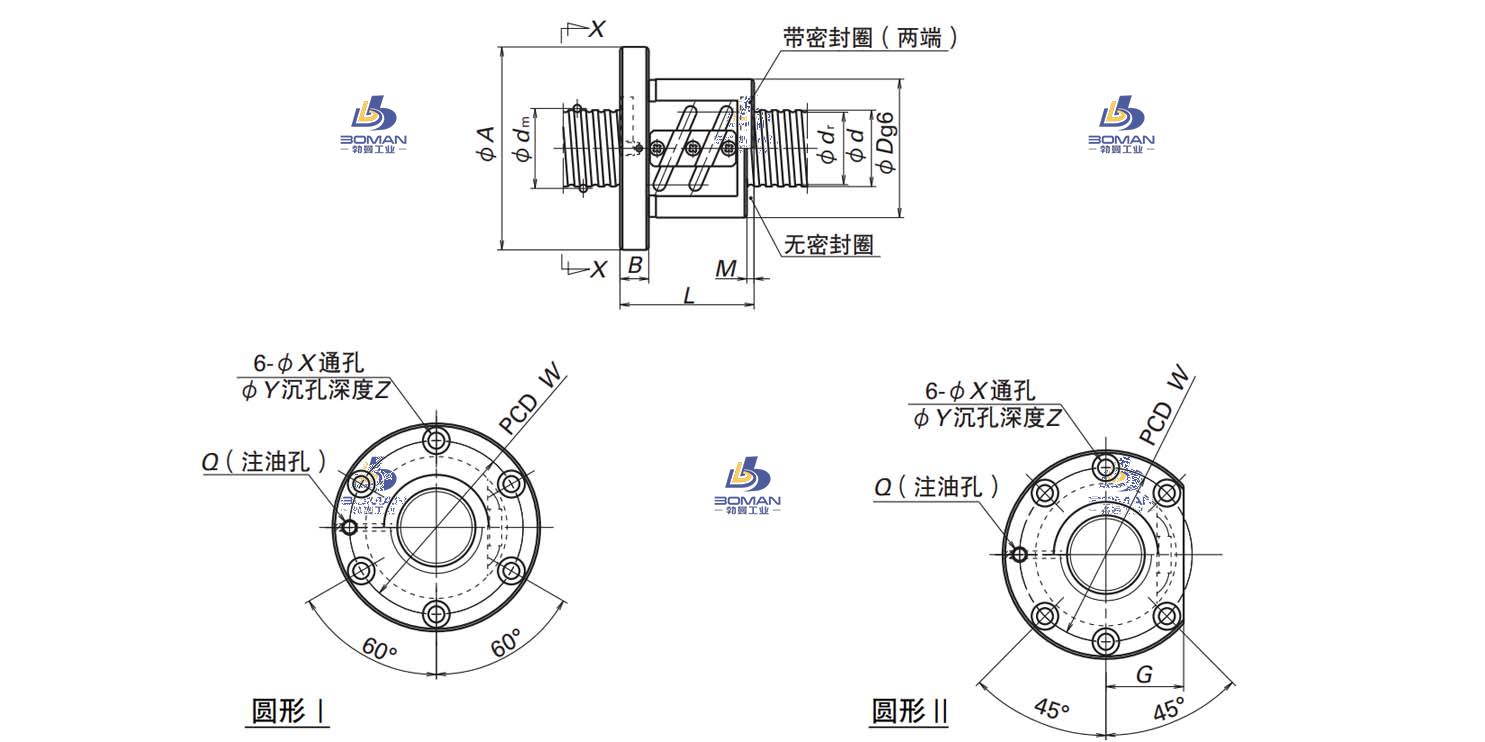

尺寸 单位:mm
丝杠轴外径 | 125 |
|
导程 | 20 |
|
丝杠轴底径 | 117.2 |
|
滚珠节圆直径 | 127 |
|
钢球直径 | 9.525 |
|
精度等级 | C1-C7 |
|
螺母直径 | 200 |
|
法兰直径 | 290 |
|
螺母长度 | 259 |
|
螺母安装 | PCD | 243 |
额定动负载 | CaN | 277000 |
额定静负载 | C0aN | 1380000 |
有效圈数 | 2.5×3 |
|
法兰盘宽度 | 36 |
|
法兰安装孔通孔直径 | 26 |
|
法兰安装孔沉孔直径 | 39 |
|
法兰安装孔沉孔深度 | 25.5 |
|
轴向刚度 | KNm | 3520 |
