W2007FA-4-C5T20-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W2007FA-4-C5T20-FA标准滚珠丝杠,6. 标准规范中对滚珠丝杠的材质和制造工艺有何规定?,6. 画圆的难度有多大?,6. 滚珠丝杠传统安装后需要进行哪些测试和检验?,10. 这种丝杠的未来发展趋势如何?,2. 品牌滚珠丝杠有什么特点和优势? ,8. 滚珠丝杠垂直使用功率的影响因素有哪些?,5. 滚珠导轨丝杠的工作原理是什么?,9. 这种丝杠及的价格相对于普通滚珠丝杠及来说会更高吗?,3. 有哪些类型的研磨滚珠丝杠产品?,3. 如何判断滚珠丝杠螺母是否脱落了?-W2007FA-4-C5T20-FA标准滚珠丝杠-提供W2007FA-4-C5T20-FA标准滚珠丝杠-图纸,W2007FA-4-C5T20-FA标准滚珠丝杠-技术咨询W2007FA-4-C5T20-FA标准滚珠丝杠-图纸NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小-W2007FA-4-C5T20-FA标准滚珠丝杠--W2007FA-4-C5T20-FA标准滚珠丝杠-3. 舵机滚珠丝杠是用来做什么的?,7. 汽车滚珠丝杠的使用寿命有多长?,10. 回流盖的价格是多少?,6. 滚珠丝杠螺母副的设计计算如何考虑到运动的精度和平稳性?,7. 南平滚珠丝杠批发是否有优惠政策?,7. 滑块、滑轨和滚珠丝杠的安装步骤是什么?,8. 加工中心使用的丝杠是否会影响加工效率?,4. 有哪些规格型号可供选择? ,5. 滚珠丝杠转动的速度是多少?,9. 韶关滚珠丝杠支撑座的价格是多少?

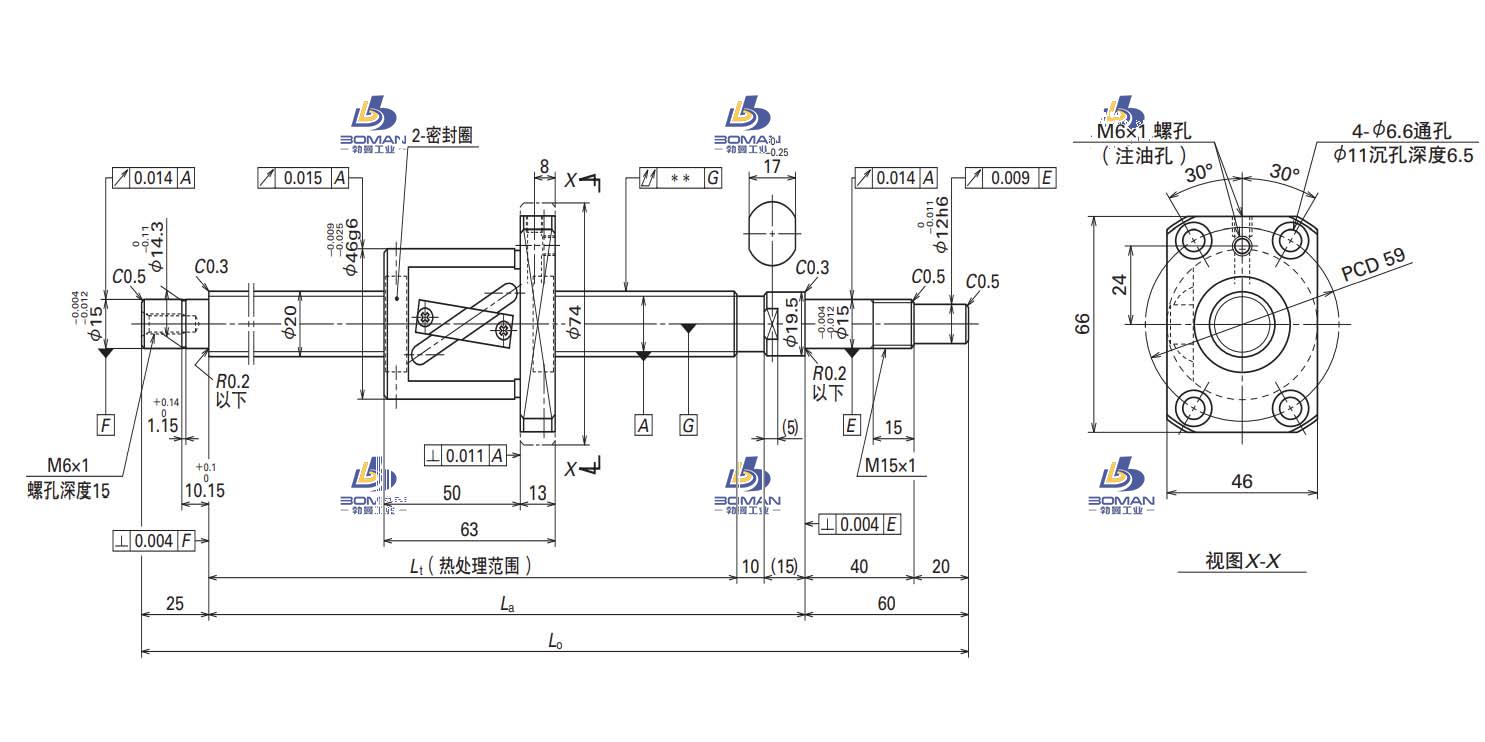

W2007FA-4-C5T20-FA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 20 |
|
| 导程 | 20 |
|
| 螺母体外径 | 46 |
|
| 法兰直径 | 74 |
|
| 安装孔中心距 | PCD | 59 |
| 螺母长度 | L | 63 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 820 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 16.9 |
|
| 钢球直径 | 3.969 |
|
| 有效圈数 | 1.5×1 |
|
| 滚珠节圆直径 | 21 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 641 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 8190 |
| 额定静负载 | C0aN | 13100 |
| 重量 | Kg | 2.5 |
| 轴向间隙 | 0.005以下 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.035 |
| 导程精度变动 | vu | 0.025 |
| 轴心跳动 | 0.085 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W2007FA-4-C5T20-FA标准滚珠丝杠此型号部分数据来源于NSK W5024G-19ZK1X-C5Z-BB 吉林微型nsk滚珠丝杠
