W3206SA-4D-C5Z10-MA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W3206SA-4D-C5Z10-MA标准滚珠丝杠，6. 在这个表格中，滚珠丝杠的参数如何影响机械设备的性能？,1. 天津维修滚珠丝杠厂家的地址在哪里？,3. 更换滚珠丝杠轴承需要哪些工具？,4. 如何判断升降滚珠丝杠是否损坏？,2. 滚珠丝杠有什么特点？ ,8. 防水滚珠丝杠副的耐用性如何？,7. 如何正确维护奥迪滚珠丝杠？,6. 如何检测滚珠丝杠是否已经损坏？ ,8. 滚珠丝杠提升结构的使用寿命有多长？,7. 该厂商的价格水平如何？-W3206SA-4D-C5Z10-MA标准滚珠丝杠-提供W3206SA-4D-C5Z10-MA标准滚珠丝杠-参数,W3206SA-4D-C5Z10-MA标准滚珠丝杠-技术咨询W3206SA-4D-C5Z10-MA标准滚珠丝杠-技术咨询NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存-W3206SA-4D-C5Z10-MA标准滚珠丝杠--W3206SA-4D-C5Z10-MA标准滚珠丝杠-1. 该滚珠丝杠模组的规格和尺寸是什么？,3. 双螺母滚珠丝杠的使用范围是什么？,1. 什么是滚珠丝杠？,2. 这种滚珠丝杠装配有什么特点？,6. 如何确定滚珠丝杠的最大转速？ ,2. 你们的滚珠丝杠有哪些规格和型号？,2. 滚珠丝杠力与扭矩有何区别？,5. 滚珠丝杠导程的单位是什么？,7. 在使用滚珠丝杠零件时需要注意哪些问题？,4. 他们的滚珠丝杠价格相比市场上其他批发商如何？
W3206SA-4D-C5Z10-MA标准滚珠丝杠 产品参数

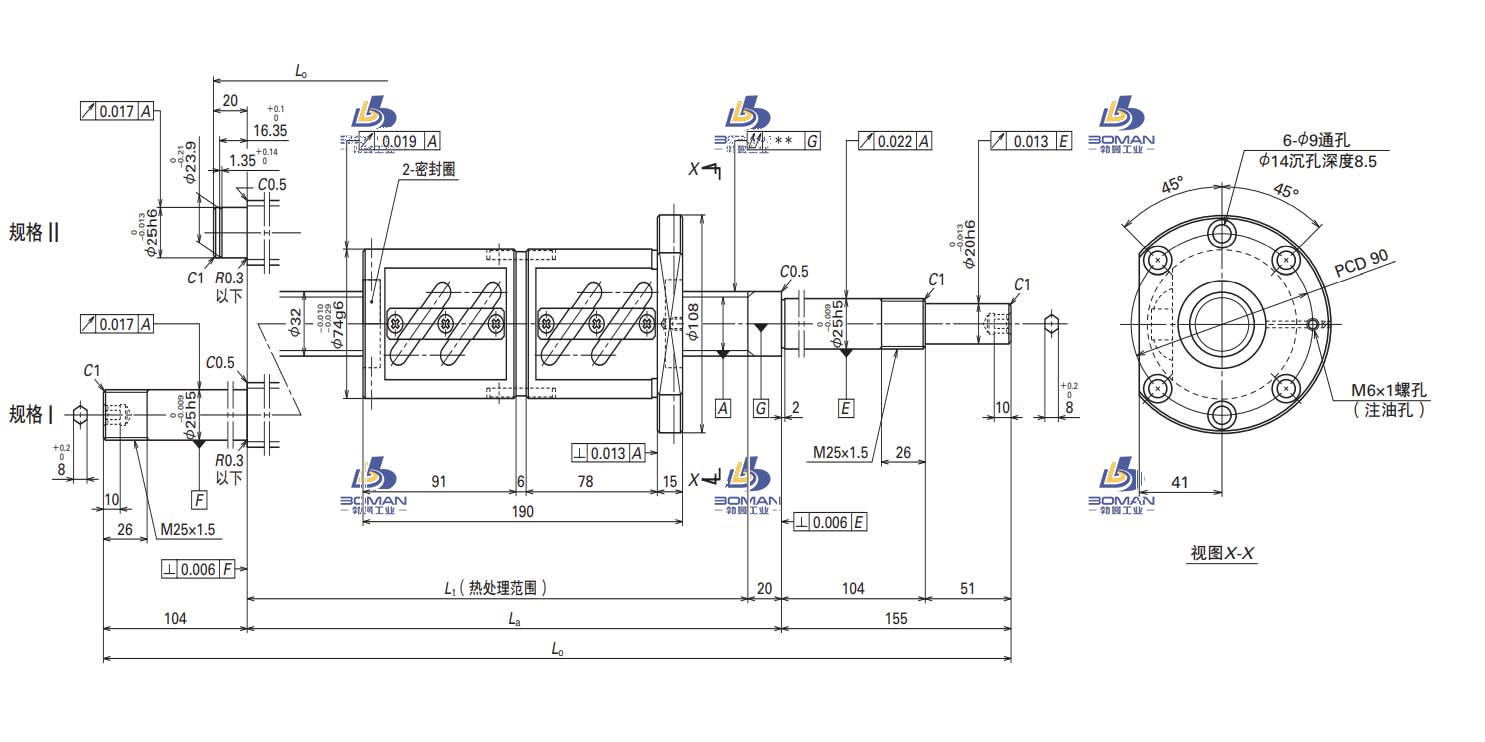

尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 10 |
|
| 螺母体外径 | 74 |
|
| 法兰直径 | 108 |
|
| 安装孔中心距 | PCD | 90 |
| 螺母长度 | L | 190 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 959 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 26.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 2.5*2 |
|
| 滚珠节圆直径 | 33 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 490 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 46300 |
| 额定静负载 | C0aN | 108000 |
| 重量 | Kg | 9.5 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.035 |
| 导程精度变动 | vu | 0.025 |
| 轴心跳动 | 0.075 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W3206SA-4D-C5Z10-MA标准滚珠丝杠此型号部分数据来源于UMBRA S1N32-25B3 umbra 丝杆精度标准
